产品参数
G209/G2130型S6级弓形卸扣
工艺优势:
1.卸扣采用优质合金钢锻造而成;
2.永久性的额定载荷标识;
3.卸扣进行100%无损探伤,确保没有影响拉力的缺陷;
4.产品符合ISO2415-2004技术要求;
5.最大试验载荷为额定工作载荷2倍;最小破断载荷为额定工作载荷的6倍,85T以上卸扣,最小破断载荷为额定工作载荷的4倍。
产 品 编 号 | 额定载荷(T)) | W(mm) | D(mm) | d(mm) | E(mm) | S(mm) | O(mm) | L(mm)(GW) | L(mm)(GX) | 重量(KG)(GW) | 重量(KG)(GX) | |
TLGW2-1/2 | TLGX2-1/2 | 2 | 20.5 | 16 | 13 | 30 | 48 | 33 | 70.5 | 71.5 | 0.3 | 0.31 |
TLGW3.25-5/8 | TLGX3.25-5/8 | 3.25 | 27 | 20 | 17 | 38 | 60.5 | 43 | 88 | 89 | 0.64 | 0.67 |
TLGW4.75-3/4 | TLGX4.75-3/4 | 4.75 | 32 | 22 | 20 | 46 | 71.5 | 51 | 102.5 | 105 | 1.09 | 1.14 |
TLGW6.5-7/8 | TLGX6.5-7/8 | 6.5 | 36.5 | 27 | 23.5 | 53 | 84 | 58 | 121 | 121 | 1.7 | 1.76 |
TLGW8.5-1 | TLGX8.5-1 | 8.5 | 43 | 30 | 26 | 60.5 | 95 | 68.5 | 139 | 137 | 2.5 | 2.58 |
TLGW9.5-1 1/8 | TLGX9.5-1 1/8 | 9.5 | 46 | 33 | 30 | 68.5 | 108 | 74 | 154 | 150 | 3.8 | 3.96 |
TLGW12-1 1/4 | TLGX12-1 1/4 | 12 | 51.5 | 36 | 34 | 76 | 119 | 82.5 | 470.5 | 164.5 | 4.89 | 5.06 |
TLGW13.5-1 3/8 | TLGX13.5-1 3/8 | 13.5 | 57 | 39 | 37 | 84 | 133.5 | 92 | 186.5 | 179 | 7.04 | 7.29 |
TLGW17-1 1/2 | TLGX17-1 1/2 | 17 | 60.5 | 42 | 40 | 92 | 146 | 98.5 | 201 | 194.5 | 8.35 | 8.75 |
TLGW25-1 3/4 | TLGX25-1 3/4 | 25 | 73 | 52 | 47 | 106.5 | 178 | 127 | 244 | 234 | 13.72 | 14.22 |
TLGW35-2 | TLGX35-2 | 35 | 82.5 | 60 | 53 | 122 | 197 | 146 | 275 | 262.5 | 20.33 | 21 |
TLGW55-2 1/2 | TLGX55-2 1/2 | 55 | 105 | 72 | 69 | 144.5 | 267 | 184 | 346 | 339 | 40.92 | 42.12 |
- - - - - | TLGX85-3 | 85 | 127 | 85 | 76 | 165 | 330 | 200 | - - | 394 | - - | 74.8 |
- - - - - | TLGX120-3 1/3 | 120 | 133.5 | 95 | 98 | 190 | 371.5 | 228.5 | - - | 444 | - - | 125 |
- - - - - | TLGX150-4 | 150 | 140 | 110 | 105 | 220 | 368 | 254 | - - | 489 | - - | 166 |

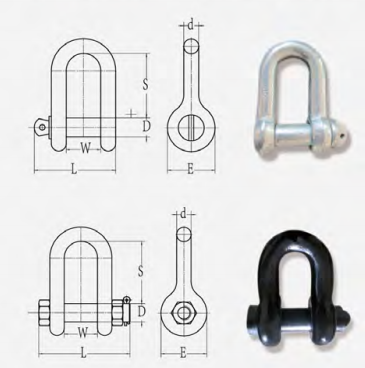

G210/G2150型S6级D卸扣
工艺优势:
1.卸扣采用优质合金钢锻造而成;
2.永久性的额定载荷标识;
3.卸扣进行100%无损探伤,确保没有影响拉力的缺陷;
4.产品符合ISO2415-2004技术要求;
5.最大试验载荷为额定工作载荷2倍;最小破断载荷为额定工作载荷的6倍,85T以上卸扣,最小破断载荷为额定工作载荷的4倍。
产 品 编 号 | 额 定载 荷(T) | W(mm) | D(mm) | d(mm) | E(mm) | S(mm) | L(mm)(DW) | L(mm)(DX) | 重量(KG)(DW) | 重量(KG)(DX) | |
TLDW2-1/2 | TLDX2-1/2 | 2 | 20.5 | 16 | 13 | 30 | 41.5 | 70.5 | 71.5 | 0.27 | 0.28 |
TLDW3.25-5/8 | TLDX3.25-5/8 | 3.25 | 27 | 20 | 16 | 38 | 51 | 88 | 89 | 0.57 | 0.6 |
TLDW4.75-3/4 | TLDX4.75-3/4 | 4.75 | 32 | 22 | 20 | 46 | 60.5 | 102.5 | 105 | 0.99 | 1.04 |
TLDW6.5-7/8 | TLDX6.5-7/8 | 6.5 | 36.5 | 27 | 23.5 | 53 | 71.5 | 121 | 121 | 1.57 | 1.63 |
SDW8.5-1 | TLDX8.5-1 | 8.5 | 43 | 30 | 25.5 | 60.5 | 81 | 139 | 136.5 | 2.3 | 2.38 |
TLDW-9.5-1 1/8 | TLDX9.5-1 1/8 | 9.5 | 46 | 33 | 30 | 68.5 | 91 | 153 | 149.5 | 3.42 | 3.59 |
TLDW12-1 1/4 | TLDX12-1 1/4 | 12 | 51.5 | 36 | 33 | 76 | 100 | 168.5 | 164.5 | 4.48 | 4.65 |
TLDW13.5-1 3/8 | TLDX13.5-1 3/8 | 13.5 | 57 | 39 | 36.5 | 84 | 111 | 184.5 | 179 | 6.46 | 6.71 |
TLDW17-1 1/2 | TLDX17-1 1/2 | 17 | 60.5 | 42 | 39.5 | 92 | 122 | 199 | 194.5 | 7.65 | 8.05 |
TLDW25-1 3/4 | TLDX25-1 3/4 | 25 | 73 | 52 | 44.5 | 106.5 | 146 | 237 | 234 | 12.48 | 13.18 |
TLDW35-2 | TLDX35-2 | 35 | 82.5 | 60 | 51 | 122 | 171.5 | 271 | 262.5 | 18.63 | 19.3 |
TLDW55-2 1/2 | TLDX55-2 1/2 | 55 | 105 | 72 | 66.5 | 144.5 | 203 | 341 | 339 | 36.02 | 37.22 |
TLDW85-3 | - - - - - - - - - -- | 85 | 127 | 85 | 76 | 165 | 216 | - - - | 394 | - - - | 65.3 |

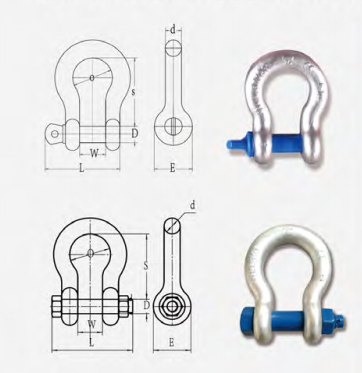

T8级弓形卸扣
工艺优势:
1.卸扣采用优质合金钢锻造,调质热处理而成;
2.产品相对S6级卸扣,体积小,拉力强,适用于空间受限的吊装使用;
3.永久性的额定载荷标识;
4.卸扣进行100%无损探伤,确保没有影响拉力的缺陷;
5.产品符合ISO2415-2004技术要求;
6.最小破断载荷为额定工作载荷的8倍,85T以上卸扣,最小破断载荷为额定工作载荷的4倍。
产品编号 | 额 定载 荷(T) | W(mm) | D(mm) | d(mm) | E(mm) | S(mm) | O(mm) | L(mm)(GW) | L(mm)(GX) | 重量(KG)(GW) | 重量(KG)(GX) | |
TLGW2-3/8 | TLGX2-3/8 | 2 | 17 | 12 | 9.5 | 23 | 36.5 | 26 | 52.5 | 54 | 0.13 | 0.13 |
TLGW2.5-7/16 | TLGX2.5-7/16 | 2.5 | 19 | 14 | 11 | 27 | 43 | 29.5 | 62 | 62 | 0.21 | 0.22 |
TLGW3.25-1/2 | TLGX3.25-1/2 | 3.25 | 20.5 | 16 | 13 | 30 | 48 | 33 | 70.5 | 71.5 | 0.3 | 0.31 |
TLGW5-5/8 | TLGX5-5/8 | 5 | 27 | 20 | 17 | 38 | 60.5 | 43 | 88 | 89 | 0.64 | 0.67 |
TLGW7-3/4 | TLGX7-3/4 | 7 | 32 | 22 | 20 | 46 | 71.5 | 51 | 102.5 | 105 | 1.09 | 1.14 |
TLGW9.5-7/8 | TLGX9.5-7/8 | 9.5 | 36.5 | 27 | 24 | 53 | 84 | 58 | 121 | 121 | 1.7 | 1.76 |
TLGW12.5-1 | TLGX12.5-1 | 12.5 | 43 | 30 | 26 | 60.5 | 95 | 68.5 | 139 | 136.5 | 2.5 | 2.58 |
TLGW15-1 1/8 | TLGX15-1 1/8 | 15 | 46 | 33 | 31 | 68.5 | 108 | 74 | 154 | 150.5 | 3.79 | 3.96 |
TLGW18-1 1/4 | TLGX18-1 1/4 | 18 | 51.5 | 36 | 34 | 76 | 119 | 82.5 | 170.5 | 166.5 | 4.89 | 5.06 |
TLGW21-1 3/8 | TLGX21-1 3/8 | 21 | 57 | 39 | 37 | 84 | 133.5 | 92 | 186.5 | 181 | 7.04 | 7.29 |
TLGW30-1 1/2 | TLGX30-1 1/2 | 30 | 60.5 | 42 | 40 | 92 | 146 | 98.5 | 201 | 196.5 | 8.35 | 8.75 |
TLGW40-1 3/4 | TLGX40-1 3/4 | 40 | 73 | 52 | 47 | 106.5 | 178 | 127 | 244 | 239 | 13.72 | 14.22 |
TLGW50-2 | TLGX50-2 | 50 | 82.5 | 60 | 53 | 122 | 197 | 146 | 275 | 266.5 | 20.33 | 21 |
TLGW80-2 1/2 | TLGX80-2 1/2 | 80 | 105 | 72 | 69 | 144.5 | 267 | 184 | 346 | 344 | 40.92 | 42.12 |
- - - | TLGX110-3 | 110 | 127 | 85 | 76 | 165 | 330 | 200 | - - | 400 | - - | 74.8 |
- - - | TLGX140-3 1/2 | 140 | 133.5 | 95 | 92 | 203 | 371.5 | 228.5 | - - | 450 | - - | 123.6 |
- - - | TLGX175-4 | 175 | 140 | 110 | 104 | 228.5 | 368 | 254 | - - | 489 | - - | 166 |
T8级D型卸扣
工艺优势:
1.卸扣采用高级合金钢,锻打经高温淬火和回火处理;
2.产品相对S6级卸扣,体积小,拉力强,适用于空间受限的吊装使用;
3.永久性的额定载荷标识;
4.卸扣进行100%无损探伤,确保没有影响拉力的缺陷;
5.产品符合ISO2415-2004技术要求
产品编号 | 额 定载 荷(T) | W(mm) | D(mm) | d(mm) | E(mm) | S(mm) | L(mm)(DW) | L(mm)(DX) | 重量(KG)(DW) | 重量(KG)(DX) | |
TLDW2-3/8 | TLDX2-3/8 | 2 | 17 | 12 | 9.5 | 23 | 32 | 52.5 | 54 | 0.13 | 0.13 |
TLDW2.5-7/16 | TLDX2.5-7/16 | 2.5 | 19 | 14 | 11 | 27 | 36.5 | 62 | 62 | 0.2 | 0.21 |
TLDW3.25-1/2 | TLDX3.25-1/2 | 3.25 | 20.5 | 16 | 13 | 30 | 41.5 | 70.5 | 71.5 | 0.27 | 0.28 |
TLDW5-5/8 | TLDX5-5/8 | 5 | 27 | 20 | 16 | 38 | 51 | 88 | 89 | 0.57 | 0.6 |
TLDW7-3/4 | TLDX7-3/4 | 7 | 32 | 22 | 20 | 46 | 60.5 | 102.5 | 105 | 0.99 | 1.04 |
TLDW9.5-7/8 | TLDX9.5-7/8 | 9.5 | 36.5 | 27 | 23.5 | 53 | 71.5 | 121 | 121 | 1.57 | 1.63 |
TLDW12.5-1 | TLDX12.5-1 | 12.5 | 43 | 30 | 25.5 | 60.5 | 81 | 139 | 136.5 | 2.3 | 2.38 |
TLDW15-1 1/8 | TLDX15-1 1/8 | 15 | 46 | 33 | 30 | 68.5 | 91 | 153 | 149.5 | 3.42 | 3.59 |
TLDW18-1 1/4 | TLDX18-1 1/4 | 18 | 51.5 | 36 | 33 | 76 | 100 | 168.5 | 164.5 | 4.48 | 4.65 |
TLDW21-1 3/8 | TLDX21-1 3/8 | 21 | 57 | 39 | 36 | 84 | 111 | 184.5 | 179 | 6.46 | 6.71 |
TLDW30-1 1/2 | TLDX30-1 1/2 | 30 | 60.5 | 42 | 39 | 92 | 122 | 199 | 194.5 | 7.65 | 8.05 |
TLDW40-1 3/4 | TLDX40-1 3/4 | 40 | 73 | 52 | 44.5 | 106.5 | 146 | 239 | 234 | 12.48 | 13.18 |
TLDW50-2 | TLDX50-2 | 50 | 82.5 | 60 | 51 | 122 | 171.5 | 271 | 262.5 | 18.63 | 19.3 |
- - - - - - | TLDX80-2 1/2 | 80 | 105 | 72 | 66.5 | 144.5 | 203 | 341 | 339 | 36.02 | 37.22 |
- - - - - - | TLDX100-3 | 110 | 127 | 85 | 76 | 165 | 216 | - - | 394 | - - | 65.3 |
