行业解决方案
针对船舶码头行业要求耐腐蚀和抗冲击力的特点，同力滑车的起重滑车设计中心进行了创新、采用加强护板和特有密封装置两
项技术，为天津造船厂、上海造船厂、烟台来福士在内的几十家造船企业提供吊装和下水拖运解决方案。
工艺优势
1、加强型护板和特有密封装置：抗腐蚀性，中轴两侧安装防水密封装置；
2、合金材质：吊环及吊钩采用优质20Mn或35CrMo；
3、滑车部位安装了JDB镶嵌式固体含油铜合金滑动轴承：大大提高滑车抗冲击力；
4、捆绑式链环及扣环均采用合金钢锻造，滑车内装配青铜套；
5、钢索龟式外壳采用铸钢件，轮内装配长圆柱滚子轴承，转动灵活。
获奖证书
2012 年取得中国船级社 CCS 工厂认证。
船用滑车投放市场以来，得到国内、外客户的普遍赞扬和认可，为烟台萊福士、新加坡、智利、日本、俄罗斯、马来西亚船厂多次定做异型大吨位滑车（400T-600T）。
产品参数

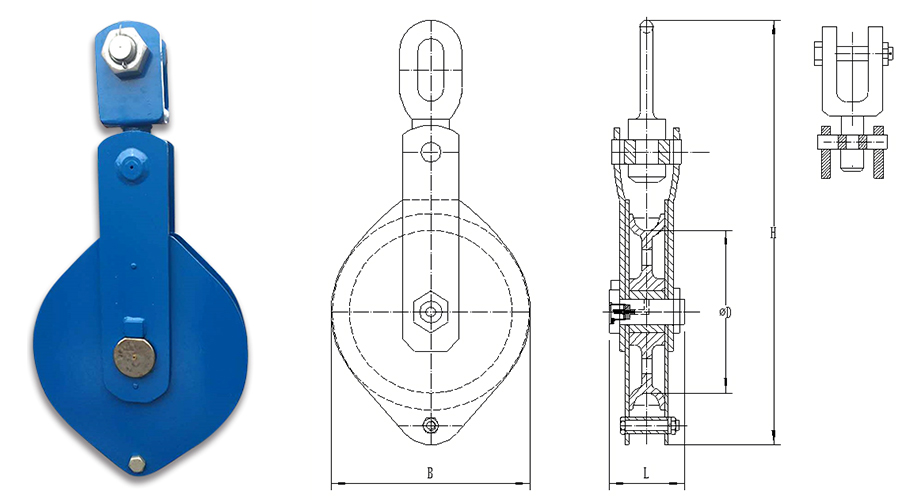

A型船用钢索滑车基本参数
| 规格型号 | 安全工作负荷(KN) | 适用钢索直径(mm) | 基本参数(mm) | |||
| D | B | L | H | |||
| A1C(Y.Z)型 | 10 | 13.5 | 175 | 210 | 88 | 430 |
| 20 | 15.5 | 200 | 250 | 102 | 566 | |
| 32 | 19.5 | 250 | 310 | 120 | 680 | |
| 40 | 21.5 | 285 | 350 | 134 | 740 | |
| 50 | 26.0 | 335 | 410 | 151 | 872 | |
| 63 | 28.0 | 365 | 455 | 172 | 965 | |
| 80 | 32.5 | 420 | 520 | 194 | 1070 | |
| 100 | 34.5 | 450 | 550 | 208 | 1176 | |
| A1CS(Y.Z)型 | 125 | 32.5 | 420 | 520 | 194 | 1274 |
| 160 | 34.5 | 450 | 550 | 208 | 1404 | |
| A2C(Y.Z)型 | 80 | 15.5 | 200 | 250 | 175 | 640 |
| 125 | 19.5 | 250 | 310 | 205 | 786 | |
| 160 | 21.5 | 285 | 350 | 226 | 874 | |
| 200 | 26.0 | 335 | 410 | 260 | 1015 | |
| A2CS(Y.Z)型 | 100 | 15.5 | 200 | 250 | 175 | 730 |
| 160 | 19.5 | 250 | 310 | 205 | 900 | |
| 200 | 21.5 | 285 | 350 | 226 | 995 | |
| 250 | 26.0 | 335 | 410 | 260 | 1160 | |

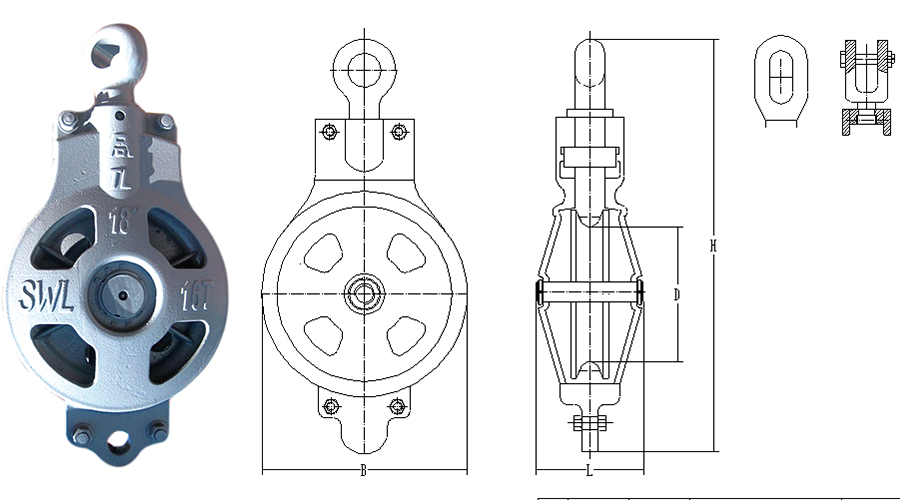

B型船用钢索滑车基本参数
| 规格型号 | 安全工作负荷(KN) | 适用钢索直径(mm) | 基本参数(mm) | |||
| D | B | L | H | |||
| BG1C(1Y)型 | 32 | 19.5 | 250 | 310 | 134 | 675 |
| 50 | 26.0 | 335 | 410 | 146 | 866 | |
| 80 | 32.5 | 420 | 510 | 170 | 1076 | |
| 100 | 34.5 | 450 | 550 | 186 | 186 | |
| BG1CS(1YS)型 | 50 | 19.5 | 250 | 310 | 134 | 712 |
| 80 | 26.0 | 335 | 410 | 146 | 926 | |
| 120 | 32.5 | 420 | 510 | 170 | 1130 | |
| 160 | 34.5 | 450 | 550 | 186 | 1150 | |
| BZ2C(2Y)型 | 125 | 19.5 | 250 | 310 | 228 | 756 |
| 200 | 26.0 | 335 | 410 | 250 | 960 | |
| BZ2CS(2YS)型 | 160 | 19.5 | 250 | 310 | 228 | 790 |
| 250 | 26.0 | 335 | 410 | 250 | 995 | |

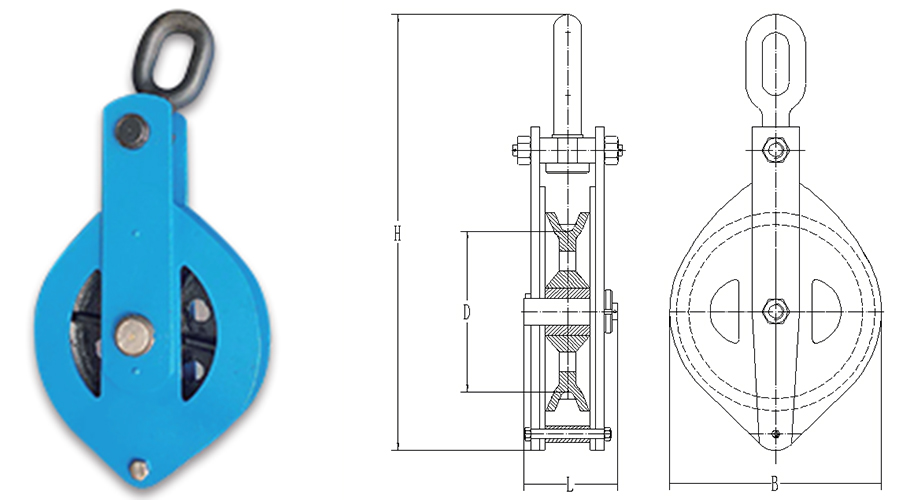

Ｃ型船用钢索滑车基本参数
| 规格型号 | 安全工作负荷（KN） | 适用钢索直径（mm） | 基本参数（mm） | |||
| D | B | L | H | |||
| C1C（Ｇ）型 | 10 | 13.0 | 175 | 210 | 88 | 430 |
| 20 | 15.5 | 200 | 250 | 102 | 566 | |
| 32 | 19.5 | 250 | 310 | 120 | 680 | |
| 40 | 21.5 | 285 | 350 | 134 | 740 | |
| 50 | 26.0 | 335 | 410 | 151 | 872 | |
| C1CS(GS)型 | 16 | 13.5 | 175 | 210 | 88 | 516 |
| 32 | 15.5 | 200 | 250 | 102 | 658 | |
| 50 | 19.5 | 250 | 310 | 120 | 780 | |
| 63 | 21.5 | 285 | 350 | 134 | 887 | |
| 80 | 26.0 | 335 | 410 | 151 | 1042 | |
| C2C(G)型 | 40 | 13.5 | 175 | 210 | 105 | 568 |
| 80 | 15.5 | 200 | 250 | 130 | 685 | |
| 125 | 19.5 | 250 | 310 | 150 | 851 | |
| 160 | 21.5 | 285 | 350 | 166 | 960 | |
| 200 | 26.0 | 335 | 410 | 188 | 1072 | |
| C2CS(GS)型 | 50 | 13.5 | 175 | 210 | 105 | 630 |
| 100 | 15.5 | 200 | 250 | 130 | 777 | |
| 160 | 19.5 | 250 | 310 | 150 | 968 | |
| 200 | 21.5 | 285 | 350 | 166 | 1081 | |
| 250 | 26.0 | 335 | 410 | 188 | 1218 | |

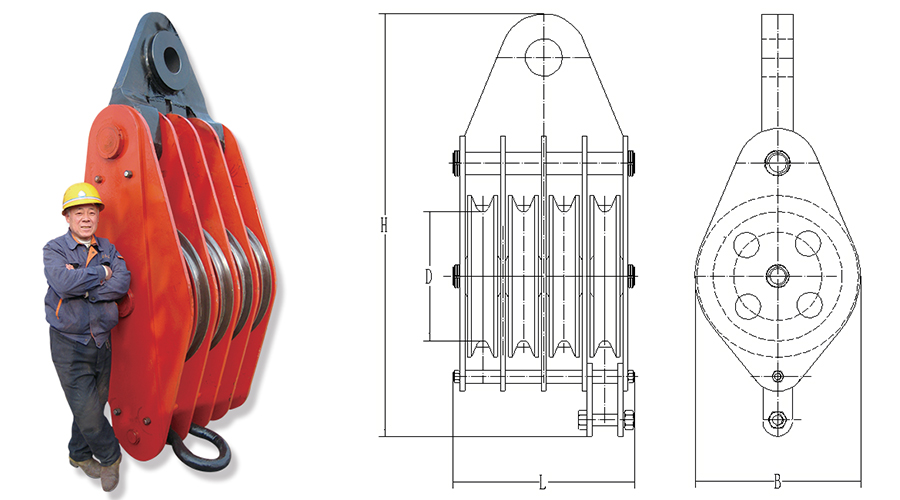

D型船用钢索滑车基本参数
| 规格型号 | 安全工作负荷(KN) | 适用钢索直径(mm) | 基本参数(mm) | |||
| D | B | L | H | |||
| D3型 | 125 | 15.5 | 200 | 250 | 188 | 546 |
| 200 | 19.5 | 250 | 310 | 208 | 673 | |
| 250 | 21.5 | 285 | 350 | 238 | 744 | |
| 300 | 26.0 | 335 | 410 | 264 | 866 | |
| 400 | 28.0 | 365 | 455 | 290 | 970 | |
| 500 | 32.5 | 420 | 520 | 308 | 1095 | |
| D3S型 | 145 | 15.5 | 200 | 250 | 188 | 643.5 |
| 232 | 19.5 | 250 | 310 | 208 | 792 | |
| 290 | 21.5 | 285 | 350 | 238 | 879 | |
| 350 | 26.0 | 335 | 410 | 264 | 1018 | |
| 463 | 28.0 | 365 | 455 | 290 | 1139 | |
| 580 | 32.5 | 420 | 520 | 308 | 1277 | |
| D4型 | 250 | 19.5 | 250 | 310 | 264 | 663 |
| 320 | 21.5 | 285 | 350 | 302 | 750 | |
| 400 | 26.0 | 335 | 410 | 335 | 900 | |
| 500 | 28.0 | 365 | 455 | 368 | 1005 | |
| 630 | 32.5 | 400 | 520 | 392 | 1131 | |
| 800 | 34.5 | 450 | 550 | 425 | 1248 | |
| D4S型 | 282 | 19.5 | 250 | 310 | 264 | 782 |
| 360 | 21.5 | 285 | 350 | 320 | 885 | |
| 450 | 26.0 | 335 | 410 | 335 | 1052 | |
| 563 | 28.0 | 365 | 455 | 368 | 1174 | |
| 710 | 32.5 | 420 | 520 | 392 | 1313 | |
| 900 | 34.5 | 450 | 550 | 425 | 1448 | |

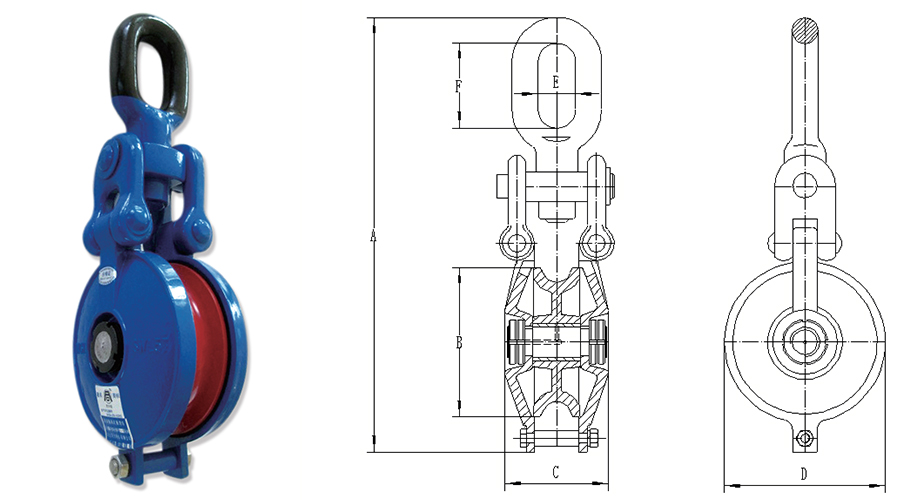

ZHC型单轮船用滑车基本参数
| 规格型号 | 额定负荷(KN) | 适用钢索直径(mm) | A(mm) | B(mm) | C(mm) | D(mm) | ||
| L | Q | N | ||||||
| ZHC3.2-1L(Q.N) | 31.36 | 15-17 | 590 | 565 | 536 | 274 | 122 | 260 |
| ZHC5-1L(Q.N) | 49 | 20-22 | 733 | 711 | 675 | 330 | 160 | 300 |
| ZHC8-1L(Q.N) | 78.4 | 22-24 | 885 | 858 | 800 | 385 | 165 | 355 |
| ZHC10-1L(Q.N) | 98 | 24-26 | 1000 | 970 | 930 | 440 | 170 | 410 |
| ZHC16-1L(Q.N) | 156.8 | 26-28 | 1142 | 1108 | 1061 | 490 | 210 | 460 |
| ZHC20-1L(Q.N) | 196 | 28-30 | 1145 | 1110 | 1070 | 490 | 214 | 460 |

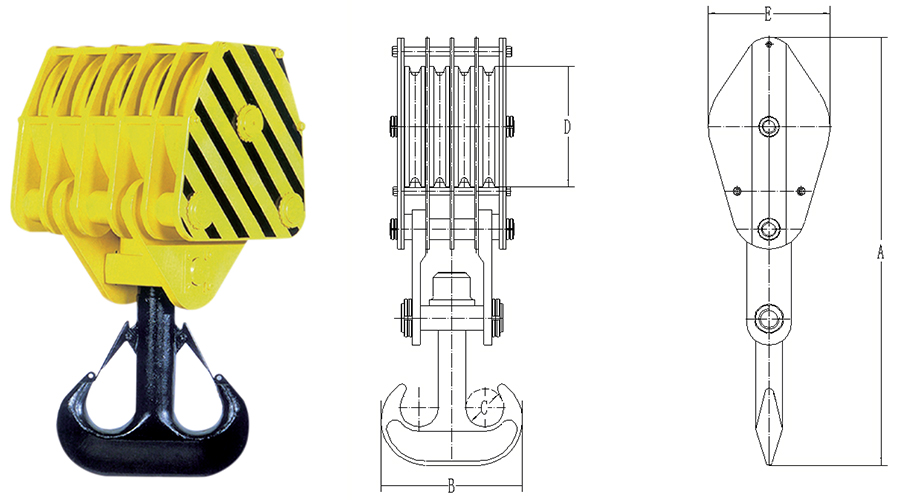

ZHC型多轮船用滑车基本参数
| 规格型号 | 额定负荷（KN） | 适用钢索直径（mm） | 基本参数（mm） | |||
| A | B | C | D | |||
| 125-ZHC550×7Q | 1225 | 28-30 | 550 | 790 | 590 | |
| 125-ZHC550×7QS | 1525 | |||||
| 125-ZHC600×7Q | 1225 | 28-30 | 600 | 860 | 640 | |
| 125-ZHC600×7QS | 1560 | |||||
| 140-ZHC550×7Q | 1372 | 28-30 | 550 | 810 | 590 | |
| 140-ZHC550×7QS | 1563 | |||||
| 100-ZHC550×7Q | 980 | 26-28 | 550 | 700 | 590 | |
| 100-ZHC550×7QS | 1448 | |||||
SG型多轮双背钩船用滑车
| 规格型号 | 额定负荷（KN） | 适用钢索直径mm | 基本参数（mm） | ||||
| A | B | C | D | E | |||
| 32-ZHC460×4SG | 313.6 | 26-28 | 1895 | 625 | 150 | 460 | 490 |
| 40-ZHC500×4SG | 392.0 | 26-28 | 2125 | 695 | 180 | 500 | 540 |
| 32-ZHC550×4SG | 313.6 | 28-30 | 2015 | 625 | 150 | 550 | 590 |
| 40-ZHC550×4SG | 392.0 | 28-30 | 2175 | 695 | 180 | 550 | 590 |
| 63-ZHC550×4SG | 617.4 | 28-30 | 1683 | 730 | 200 | 550 | 590 |

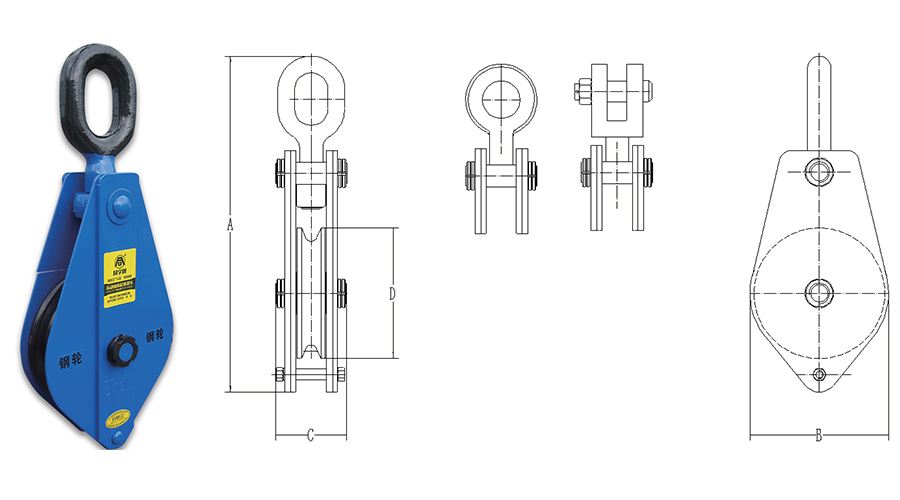

捆绑式凹槽开口滑车
| 安全工作负荷（KN） | 适用钢丝绳直径（mm） | 基本参数（mm） | ||||||
| A | B | C | D | E | F | G | ||
| 30 | 18-22 | 84 | 125 | 65 | 96 | 40 | 413 | 140 |
| 50 | 22-26 | 88 | 150 | 80 | 102 | 40 | 437 | 162 |
